Méthode « diviser pour régner »

Cours

La méthode « diviser pour régner » consiste à découper un problème en sous-problèmes similaires de plus en plus petits jusqu'à obtenir des cas simples permettant une résolution directe. Elle consiste en trois étapes :

Diviser : découper un problème initial de taille n en sous-problèmes indépendants de taille n/2 (ou une fraction de n);
Régner : résoudre les sous-problèmes (récursivement ou directement s'ils sont assez petits) ;
Combiner : calculer une solution au problème initial à partir des solutions des sous-problèmes.

Cette méthode tire souvent avantage de la récursivité. Le faible coût des algorithmes diviser pour régner est l'un de leurs principaux intérêts.

Cette technique fournit des algorithmes efficaces pour de nombreux problèmes, comme la recherche dichotomique d'un élément dans un tableau trié, le tri fusion, la multiplication de grands nombres (algorithme de Karatsuba), etc.

Recherche dichotomique dans un tableau trié

Considérons un algorithme naïf de recherche dans un tableau en parcourant tous les éléments du tableau :

def recherche(x, T):
    for elt in T:
        if x == elt: return True
    return False

Dans le pire des cas (x n'est pas dans le tableau), l'algorithme parcourt l'ensemble du tableau, le coût est donc en \(O(n)\).

Le principe de la recherche dichotomique dans un tableau trié est celui suivi naturellement par les enfants quand ils jouent à un jeu bien connu : un des joueurs doit découvrir en un minimum d'essais un nombre secret compris entre 0 et 100 choisi par l'autre joueur. A chaque proposition du premier joueur, le second lui répond s'il a trouvé le nombre secret ou s'il est plus petit ou plus grand. La meilleure technique consiste à proposer un nombre « au milieu » de la zone de recherche pour la réduire le plus rapidement possible.

Au début le joueur propose le nombre au milieu entre 0 et 100, c'est-à-dire 50.

Si on lui répond « gagné », il a eu de la chance et il a trouvé le nombre secret immédiatement.
Si on lui répond « perdu, c'est plus grand », alors il sait que le nombre secret est entre 51 et 100, il va donc proposer le nouveau milieu entre 51 et 100, c'est-à-dire 75.
Si la réponse est « perdu, c'est moins », alors le nombre secret est entre 0 et 49, il va proposer 25.

Il va continuer ainsi de suite jusqu'à trouver le nombre secret. Cette technique consiste à diviser un problème en deux sous-problèmes indépendants, c'est un algorithme du type diviser pour régner.

Recherche dichotomique de x dans un tableau trié T :

Etape	Description
Diviser	Découper le tableau trié `[T[debut], T[debut+1], ..., T[fin]]` en son milieu (`(debut + fin)//2`) pour avoir deux sous-tableaux `[T[debut], T[debut+1], ..., T[milieu-1]]` et `[T[milieu + 1], ..., T[fin]]`
Régner	- si `x < T[milieu]`, chercher `x` dans `[T[debut], T[debut+1], ..., T[milieu-1]]` - si `x > T[milieu]` , chercher `x` dans `[T[milieu + 1], ..., T[fin]]` - si `x == T[milieu]`, `x` a été trouvé
Combiner

Faisons par exemple des recherches dans le tableau trié [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45].

Plusieurs cas se présentent :

Recherche de la valeur 40Recherche de la valeur 35Recherche de la valeur 34

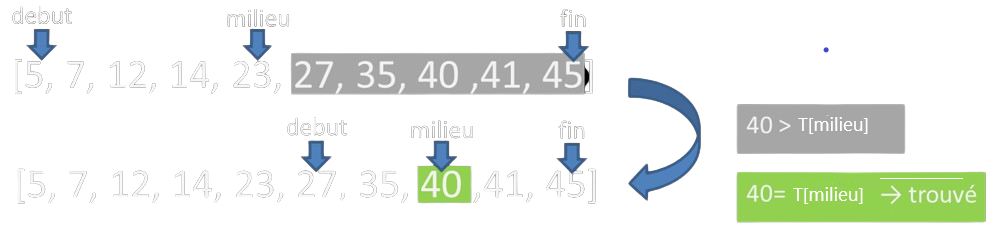

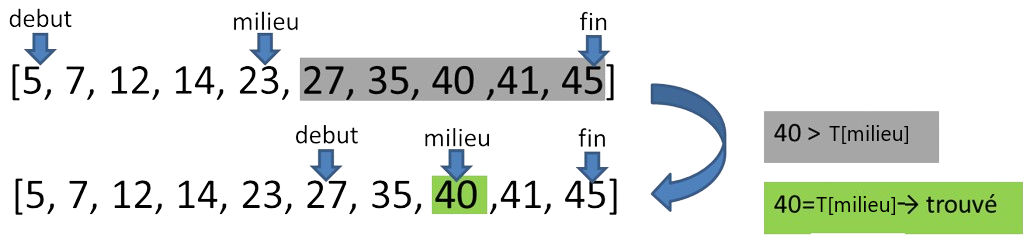

Recherche dichotomique de 40 dans le [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45]

On cherche la valeur 40 dans le tableau [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 23.
40 > T[milieu], on cherche la valeur 40 dans la partie supérieure du tableau [27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 40.
40 = T[milieu], on a trouvé la valeur 40.

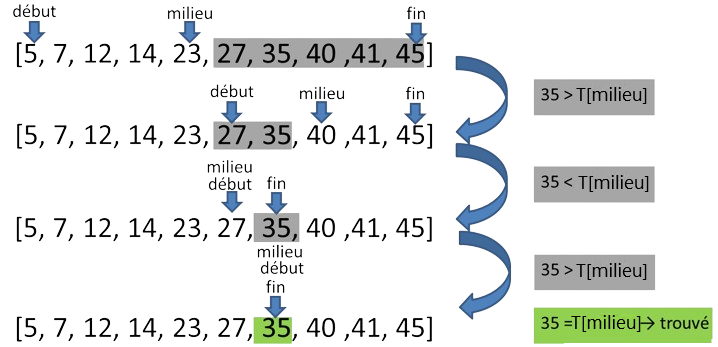

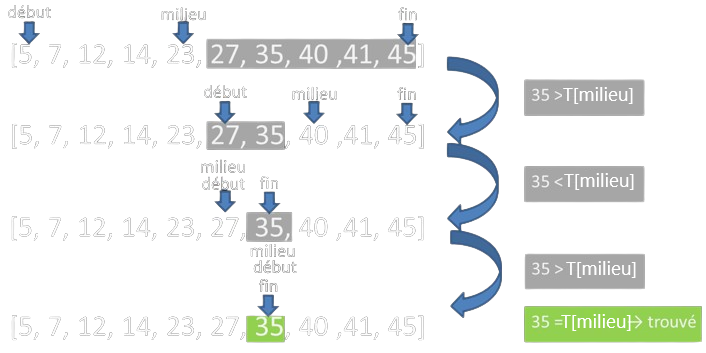

Recherche dichotomique de 35 dans le [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45]

On cherche la valeur 35 dans le tableau [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 23.
35 > T[milieu], on cherche la valeur 35 dans la partie supérieure du tableau [27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 40.
35 < T[milieu], on cherche la valeur 35 dans la partie inférieure du tableau [27, 35].
On partage le tableau en deux parties en son milieu : T[milieu] = 27.
35 > T[milieu], on cherche la valeur 35 dans la partie supérieure du tableau [35].
On partage le tableau en deux parties en son milieu : T[milieu] = 35.
35 = T[milieu], on a trouvé la valeur 35.

On voit ici que la recherche s'effectue jusqu'à ce que le tableau n'ait plus qu'une seule valeur, c'est à dire que debut est égal à fin.

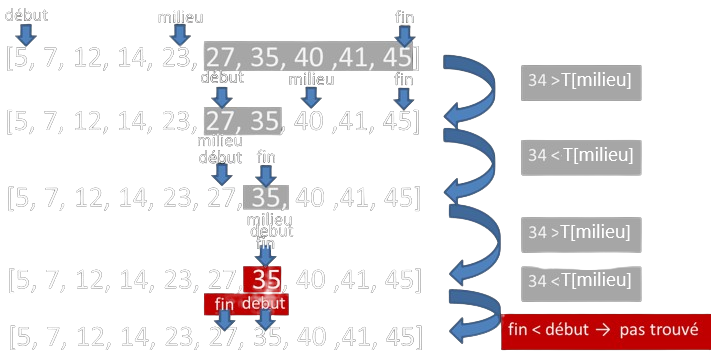

Recherche dichotomique de 34 dans le [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45]

On cherche la valeur 34 dans le tableau [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 23.
34 > T[milieu], on cherche la valeur 34 dans la partie supérieure du tableau [27, 35, 40 ,41, 45].
On partage le tableau en deux parties en son milieu : T[milieu] = 40.
34 < T[milieu], on cherche la valeur 34 dans la partie inférieure du tableau [27, 35].
On partage le tableau en deux parties en son milieu : T[milieu] = 27.
34 > T[milieu], on cherche la valeur 34 dans la partie supérieure du tableau [35].
On partage le tableau en deux parties en son milieu : T[milieu] = 35.
34 < T[milieu], on cherche la valeur 34 dans la partie inférieure du tableau []
On n'a pas trouvé la valeur 34.

On voit ici que la recherche s'effectue jusqu'à ce que le tableau soit vide , c'est-à-dire que debut est plus grand que fin.

Voilà ce que l'on peut écrire en mode itératif :

def recherche(x, T) :
    debut = 0
    fin = len(T) - 1
    while debut <= fin:
        milieu = (debut + fin)//2
        if x < T[milieu]:
            fin = milieu - 1
        elif x > T[milieu]:
            debut = milieu + 1
        else:       # donc x == T[milieu]:
            return True   # ou return milieu si on veut la position dans T

    return False    # ou return None par exemple si on veut la position dans T

Un bug classique est d'écrire while debut < fin: à la ligne 4, alors qu'on a vu dans l'exemple précédent (en recherchant la valeur 35 dans le tableau) que la recherche doit se poursuivre même quand debut est égal à fin, on peut encore trouver la valeur. On ne s'arrête que quand debut > fin, c'est seulement alors qu'il n'y a plus aucune valeur possible dans le tableau.

Ce programme contient une boucle while, il faut donc s'assurer qu'il se termine. Ici le variant de boucle est fin - debut. A chaque itération de boucle, on voit qu'il y a trois cas :

x < T[milieu] : dans ce cas, fin devient milieu - 1, donc le variant décroit strictement ;
x > T[milieu] : dans ce cas, debut devient milieu + 1, donc le variant décroit strictement ;
x == T[milieu] : dans ce cas, l'instruction return True sort de la boucle et même de la fonction.

Tant qu'on est dans la boucle, le variant de boucle fin - debut décroit strictement, la boucle while debut <= fin: se terminera donc.

Pour prouver la correction de cet algorithme, on va utiliser la technique de l'invariant de boucle. Ici, un invariant de boucle est : si x est dans T alors T[debut] <= x <= T[fin]. Si l'invariant est vrai quand on entre dans la boucle, alors il y a les mêmes trois possibilités :

x < T[milieu] : alors la recherche se poursuit dans [T[debut], ..., T[milieu-1]], l'invariant est encore vrai quand on retourne dans la boucle;
x > T[milieu] : alors la recherche se poursuit dans [T[milieu+1], ..., T[fin]], l'invariant est encore vrai quand on retourbne dans la boucle ;
x == T[milieu] : alors on l'a trouvé.

On a donc bien un invariant de boucle et l'algorithme trouve bien si une valeur est dans un tableau trié ou pas.

Etudions la complexité temporelle pour un tableau de taille \(n\). A chaque itération de la boucle on divise la taille du tableau par 2, cela revient donc à se demander combien de fois faut-il diviser la taille du tableau par 2 pour obtenir dans le cas le plus défavorable (x n'est pas dans T) un tableau vide ? Cela revient à trouver le nombre \(a\) tel que \(2^a = n\) . La solution est \(a= log_2(n)\).

Cours

La complexité en temps de l'algorithme de recherche dichotomique est logarithmique en \(O(log_2(n))\).

On peut bien sûr écrire le même algorithme en mode récursif, en passant en paramètre de la fonction les valeurs de debutet fin. Les paramètres sont des paramètres facultatifs par mot-clé, ils sont initialisés à 0et lent(T)-1 au premier appel.

def recherche(x, T, debut=None, fin=None):

    # initialisation de debut et fin au premier appel
    if debut is None or fin is None:
        debut = 0
        fin = len(T)-1

    if debut > fin:
        return False
    else:
        milieu = (debut + fin)//2
        if x < T[milieu]:
            return recherche(x, T, debut, milieu-1)
        elif x > T[milieu]:
            return recherche(x, T, milieu+1, fin)
        else:
            return True

assert recherche(35, [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45])
assert not recherche(34, [5, 7, 12, 14, 23, 27, 35, 40 ,41, 45])

Tri fusion (mergesort)

On a vu en classe de première plusieurs algorithmes de tri simples comme le tri par sélection, tri par insertion ou tri à bulle.

Tri par sélectionTri par insertionTri à bulles

Le début du tableau étant déjà trié (jusqu'à i exclus), on parcourt le reste pour trouver le plus petit élément à rajouter en fin de la partie triée (en i).

def tri_selection(T):
    n = len(T)
    for i in range(n):   # on suppose T trié jusqu'à i exclus
        i_min = i
        for j in range(i+1, n):
            if T[j] < T[i_min]:
                i_min = j
        T[i], T[i_min] = T[i_min], T[i]
    return T

Le début du tableau étant déjà trié (jusqu'à i exclus), on insère l'élément suivant (en i) à la bonne place dans la partie déjà triée.

def tri_insertion(T):
    n = len(T)
    for i in range(n):        # on suppose T trié jusqu'à i exclus
        valeur_insertion = T[i]
        j = i
        while j > 0 and valeur_insertion < T[j-1]:
            T[j] = T[j-1]
            j = j - 1
        T[j] = valeur_insertion
    return T

La fin du tableau étant déjà triée (de i exclus jusqu'à la fin), on parcourt le début du tableau en inversant les éléments successifs qui ne sont pas en ordre croissant pour les faire "monter" dans le tableau, le plus grand va jusqu'à i.

def tri_a_bulle(T):
    n = len(T)
    for i in range(n-1,-1,-1):   # on suppose T trié de i exclus jusqu'à la fin
        for j in range(i):
            if T[j] > T[j+1]:
                T[j], T[j+1] = T[j+1], T[j]
    return T

Ces algorithmes sont considérés comme inefficaces car d'une complexité quadratique en \(O(n^2)\).

L'efficacité du tri fusion repose sur la facilité de réunir deux tableaux triés en un seul (leur « fusion »). En effet, pour construire le nouveau tableau élément par élément, il suffit de choisir à chaque fois le plus petit entre le premier élément du premier tableau et le premier élément du second tableau. Inutile de regarder les éléments suivants de chaque tableau puisqu'ils seront plus grands que les premiers. De cette façon, la fusion entre deux tableaux triés se fait en temps linéaire.

Tri Fusion d'un tableau T de taille n:

Etape	Description
Diviser	Découper le tableau `T` en son milieu (`n//2`) pour avoir deux sous-tableaux `T1` et `T2` de moitié de taille
Régner	Trier les deux sous tableaux `T1` et `T2`
Combiner	Fusionner les deux sous-tableaux triés `T1` et `T2`

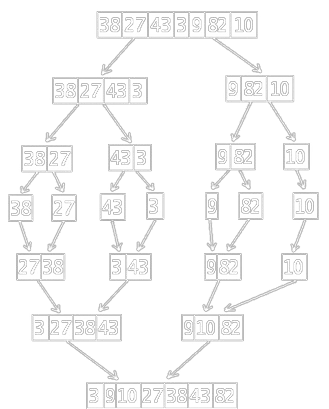

Exemple de tri fusion. Source wikipedia

Commençons par écrire une fonction qui fusionne deux tableaux triés T1 et T2. On construit le nouveau tableau élément par élément en retirant tantôt le premier élément du premier tableau, tantôt le premier élément du deuxième tableau, en prenant à chaque fois le plus petit des deux (à supposer qu'aucun des deux tableaux ne soit vide, sinon la réponse est immédiate).

En voici une version itérative¹ :

def fusion(T1: list, T2: list) -> list:
    """ (list, list) -> list
    T1 et T2 sont des tableaux triés
    Renvoie le tableau trié des éléments de T1 et T2 ensembles
    """
    T = []
    i1, i2 = 0, 0     # Indices des éléments à comparer de T1 et T2
    # Tant qu'il reste des éléments dans les deux tableaux
    while i1 < len(T1) and i2 < len(T2):
        # On ajoute le plus petit des deux éléments dans T
        if T1[i1] <= T2[i2]:
            T.append(T1[i1])
            i1 += 1
        else:
            T.append(T2[i2])
            i2 += 1
    # Un des deux tableaux et vide, on transfère tous les élements restants dans T
    while i1 < len(T1):
        T.append(T1[i1])
        i1 += 1
    while i2 < len(T2):
        T.append(T2[i2])
        i2 += 1
    return T

A partir de là, le tri-fusion se construit naturellement de façon récursive :

Si le tableau n'a qu'un élément, il est déjà trié.
Sinon, "diviser" le tableau en deux parties à peu près égales.
Trier récursivement les deux parties avec l'algorithme du tri fusion.
Fusionner les deux tableaux triés en un seul tableau trié.

def tri_fusion(T: list) -> list:
    """ (list) -> list
    Renvoie le tableau trié (tri-fusion) des éléments de T
    """
    if len(T) <= 1:            # Si le tableau n'a qu'un élément, il est déjà trié
        return T
    else:
        # On divise en deux parties à peu près égales
        T1 = T[:len(T)//2]
        T2 = T[len(T)//2:]
        # Et on fusionne les deux tableaux après les avoir triés
        return fusion(tri_fusion(T1), tri_fusion(T2))

Etudions la complexité temporelle pour un tableau de taille \(n\). Comme pour l'algorithme du tri par dichotomie, à chaque appel récursif du tri fusion, la taille du tableau à trié est divisée par 2, la complexité en donc en \(log_2(n)\). Mais fusionner les deux tableaux nécessite de faire entre \(k/2\) et \(k\) comparaisons, où \(k\) est la taille des sous-tableaux, c'est donc de l'ordre de \(O(n)\). La complexité du tri fusion est donc de l'ordre \(O(n \times log_2(n))\)

Cours

La complexité en temps de l'algorithme de tri fusion est donc linéarithmique en \(O(n \times log_2(n))\).

Avec un tableau d'un milliard de valeurs, l'algorithme naïf en \(O(n^2)\) demande de l'ordre de \(10^{18}\) opérations. Avec des ordinateurs effectuant \(10^9\) opérations par secondes, il faut de l'ordre de \(10^9\) secondes, soit environ 30 ans.

Avec le tri fusion, le nombre d'opérations est de l'ordre de \(10^9 × log_2(10^9) \simeq 10^9 \times 30\), ce qui s'exécute en 30 secondes sur les ordinateurs précédents².

Rotation d'une image d'un quart de tour

Commençons par analyser un algorithme naïf de rotation d'image pixel par pixel.

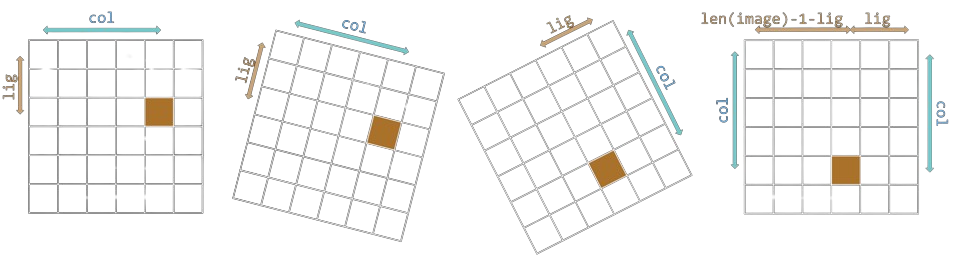

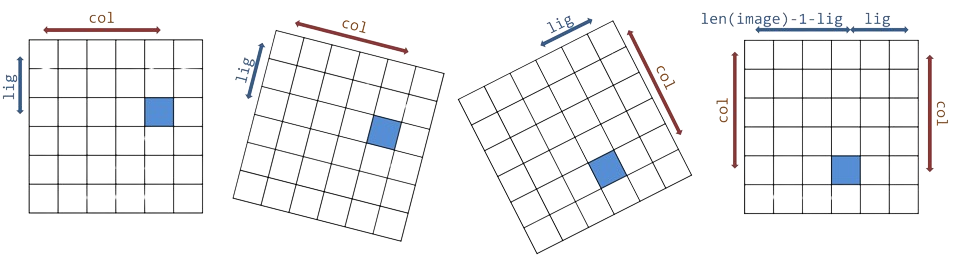

Observons la rotation de deux pixel A et B sur le schéma suivant : Le pixel initialement en position [2][4] se déplace en position [4][3] dans une image de 6 x 6 pixels. De façon générale, un pixel en position [ligne][colonne] se déplace en position[colonne][nb pixels – 1 - ligne].

Transformation des coordonnées de pixels dans une rotation d'image naive

Utilisons cette observation pour écrire une rotation pixel par pixel en utilisant l'import d'une image par la fonction imread de matplotlib.pyplot qui donne un tableau de tableaux des pixels :

import matplotlib.pyplot as plt

def rotation_naif(image):
    n = len(image)
    new = [[0 for i in range(n)] for j in range(n)]
    for lig in range(n):
        for col in range(n):
            new[col][n-1-lig] = image[lig][col]
    return new

image = plt.imread('R2D2.jpg')
image = rotation_naif (image)

plt.imshow(image)
plt.show()

Avec deux boucles imbriquées de taille \(n\), la complexité temporelle de cet algorithme naif est donc en \(O(n^2)\).

Comparons cette algorithme naïf à une méthode « diviser pour régner » effectuant une rotation d'un quart de tour sur une image carrée, dont le côté est une puissance de 2.

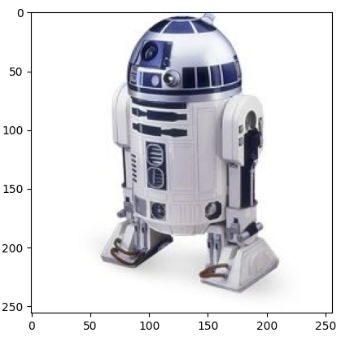

Considérons l'image suivante de 256 x 256 pixels :

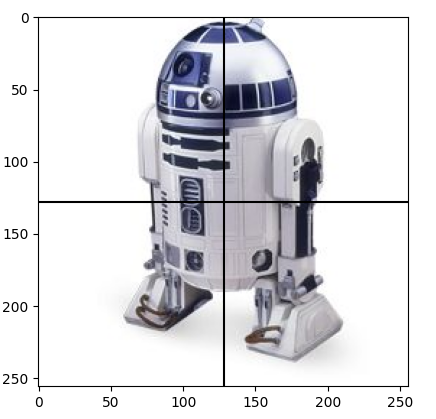

La première étape consisite à diviser l'image en 4 sous-images :

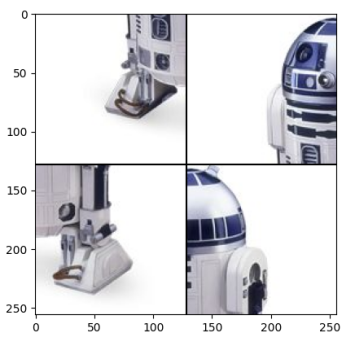

puis à effectuer une permutation circulaire de ces quatre sous-images :
Effectuons maintenant une rotation d'un quart de tour de chaque sous-image :

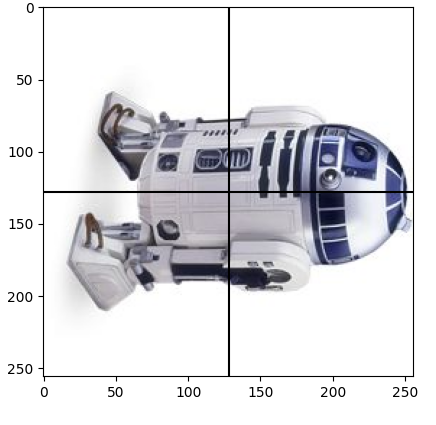

Il ne reste plus qu'à réunir les quatres sous-images en une seule. La rotation d'un quart de tour a bien été effectuée.

L'étape 4 consiste à effectuer une rotation des quatres sous-images, la méthode « diviser pour régner » est encore utilisée. Le processus est donc récursif, il se répète jusqu'à obtenir des sous-images qui ne contiennent qu'un seul pixel, un pixel étant uniformément colorié, il est inutile de le tourner.

Rotation d'une image d'un quart de tour par la méthode « diviser pour régner »:

Etape	Description
Diviser	Découper l'image en 4 sous-images et effectuer une permutation circulaire
Régner	Effectuer une rotation d'1/4 de tour pour chaque sous-image
Combiner	Réunir les 4 sous-images ensemble

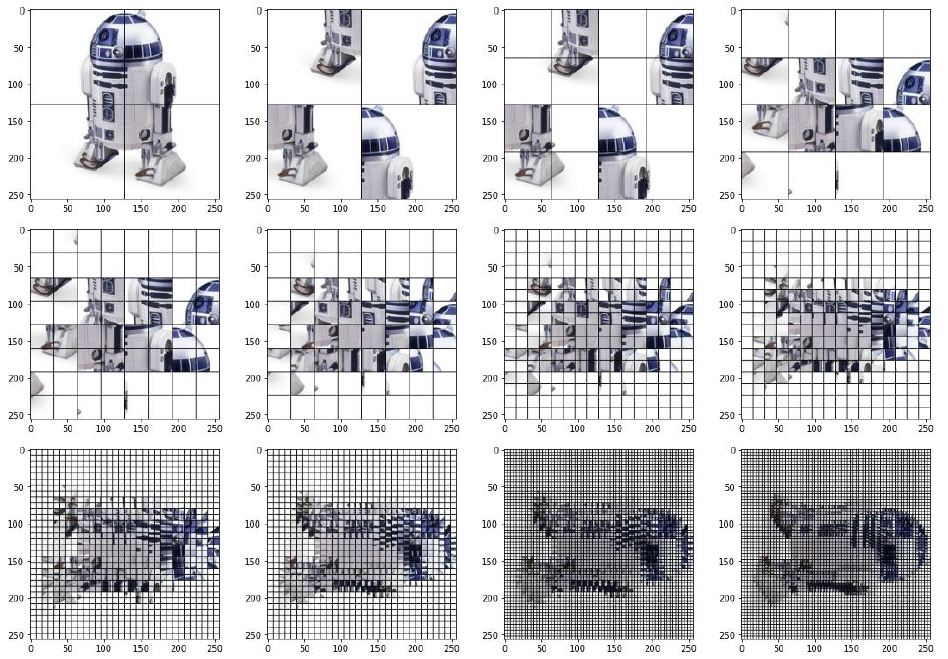

Voilà ce qu'on obtient étape par étape :

Image de R2D2 avant rotation

On poursuit sans représenter le quadrillage devenu trop fin pour les deux dernières étapes.

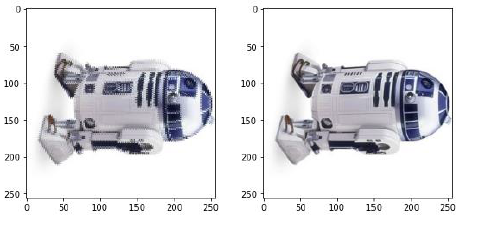

Image de R2D2 trounées

Traduisons ce processus en Python :

import matplotlib.pyplot as plt

def rotation(image):
    n = len(image)

    if n == 1:             # Il ne reste qu'un seul pixel
        return image       # Inutile de le tourner

    # Diviser en 4 sous-image
    # Sous-image qaurt haut gauche
    hg = [[image[lig][col] for col in range(n//2)] for lig in range(n//2)]
    # Sous-image qaurt haut droit
    hd = [[image[lig][col] for col in range(n//2, n)] for lig in range(n//2)]
    # Sous-image qaurt bas gauche
    bg = [[image[lig][col] for col in range(n//2)] for lig in range(n//2, n)]
    # Sous-image qaurt bas droit
    bd = [[image[lig][col] for col in range(n//2, n)] for lig in range(n//2, n)]

    # Permutation circulaire des 4 sous-images
    hg, hd, bg, bd = bg, hg, bd, hd

    # Rotation récursive d'1/4 de tour de chaque sous-image
    hg = rotation(hg)
    hd = rotation(hd)
    bd = rotation(bd)
    bg = rotation(bg)

    # Réunir les 4 sous-images
    image = []
    for li in range(n//2):   # les lignes du haut
        image.append(hg[li] + hd[li])
    for li in range(n//2):   # les lignes du bas
        image.append(bg[li] + bd[li])

    return image

image = plt.imread('R2D2.jpg')
image = rotation(image)
plt.imshow(image)
plt.show()

Essayons d'estimer la complexité de cette rotation d'un quart de tour. La fonction rotation exécute 4 boucles imbriquées de taille \(n/2\) pour découper l'image en 4 sous-images, chaque boucle a donc une compléxité en \(O(n^2)\). Ensuite, la fonction fait appel 4 fois à elle-même sur ces images d'une taille réduite par un facteur 2, suivi à nouveau de boucles imbriquées en \(O(n^2)\) pour combiner les 4 sous-images. On a donc un nombre d'opérations qui vérifie la relation \(C(n) = 4 \times O(n^2) + 4 \times C(n/2) + 4 \times O(n^2)\). On peut montrer par un calcul mathématique que la complexité de cette rotation par la méthode est de l'ordre de \(O(n^2 \times log_2(n))\), donc un peu moins bonne que celle de l'algorithme naïf³.

Tri Rapide (quicksort)

La méthode consiste à choisir un élément du tableau, appelé pivot, pour le mettre à sa place définitive en plaçant tous les éléments du tableau qui lui sont inférieurs dans un sous-tableau à sa gauche et tous ceux qui lui sont supérieurs dans un autre sous-tableau à sa droite. Le pivot peut être choisi au hasard ou de façon systématique, par exemple le premier ou le dernier élément du tableau.

L'algorithme est récursif, pour trier chacun des sous-tableaux on choisit un nouveau pivot et on répète l'opération jusqu'à ce que tous les sous-tableaux n'aient plus qu'une ou aucune valeur. Il ne reste plus qu'à réunir tous les sous-tableaux et l'ensemble sera trié.

Voyons un exemple dans lequel le pivot choisi est toujours le dernier élément du tableau :

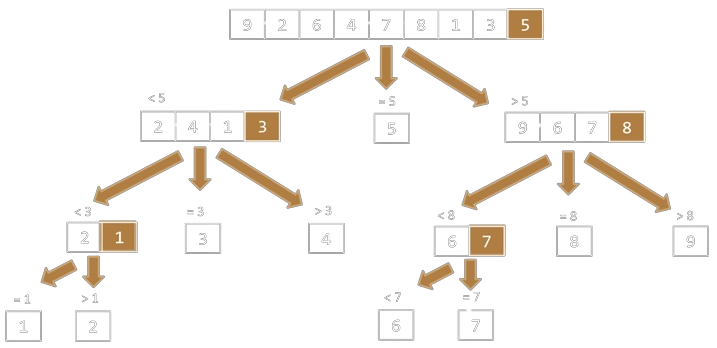

Exemple de tri rapide, le pivot est le dernier élément

Tri Rapide d'un tableau T[1, …, n]

Etape	Description
Diviser	Découper le tableau `T[1, …, n]` de part et d'autre d'un pivot en trois sous-tableaux : le premier contenant toutes les valeurs inférieures au pivot, le second contenant celles égales au pivot et le dernier celles supérieures au pivot
Régner	Trier les sous-tableaux des valeurs inférieures et des valeurs supérieures au pivot (celui des valeurs égales au pivot est déjà trié)
Combiner	Regrouper les trois sous-tableaux triés

En pratique, le programme Python est construit en utilisant trois sous-tableaux contenant respectivement les valeurs inférieures, supérieures et égales au pivot. On trie les deux premiers et on combine les trois.

from random import randint

def tri_rapide(T):
    """ list[int]-> list[int]
    Renvoie le tableau T trié par tri rapide
    """
    if len(T) <= 1:    # si T n'a plus qu'une valeur ou qu'il est vide
        return []       # il n'y a rien à trier

    # Diviser
    pivot = T[randint(0, len(T)-1)]  # pivot au hasard, on peut utiliser T[-1] pour prendre le dernier élement
    val_inferieures = []
    val_egales = []
    val_superieures = []

    for elem in T:
        if elem < pivot: val_inferieures.append(elem)
        elif elem > pivot: val_superieures.append(elem)
        else: val_egales.append(elem)

    # Regner
    return tri_rapide(val_inferieures) + val_egales + tri_rapide(val_superieures)


tab = [randint(0, 100) for i in range(10000)]
print(tri_rapide(tab))

Dans le pire des cas où à chaque itération toutes les valeurs se trouvent toutes du même côté du pivot, la complexité du tri rapide est quadratique en \(O(n^2)\). Cependant en pratique, pour des données réparties aléatoirement, la complexité moyenne est en \(O(n \times log_2(n))\), faisant du tri rapide un des tris les plus rapides.

Il existe aussi une version récursive en utilisant les tranches de tableau :

def fusion(T1: list, T2: list) -> list:
    """ (list, list) -> list
    T1 et T2 sont des tableaux triés
    renvoie le tableau trié des éléments de T1 et T2 ensembles
    """
    if len (T1) == 0: return T2
    if len (T2) == 0: return T1
    if T1[0] < T2[0]:
        return [T1[0]] + fusion(T1[1:], T2)
    else:
        return [T2[0]] + fusion(T1, T2[1:])

↩

>>> import math
>>> math.log(10**9,2)
29.897352853986263

↩

L'implémentation présentée ici de la méthode « diviser pour régner » n'est pas optimale en terme de compléxité spacitale non plus. En copiant les quatre sous-image dans des images temporaires, elle nécessite une utilisation de l'espace place mémoire supérieure à la taille de l'image ! Il existe une implémentation « en place » permettant de réduire l'espace mémoire utilisé. Source: https://eduscol.education.fr/document/10100/download ↩
